DESCRIPCIÓN:

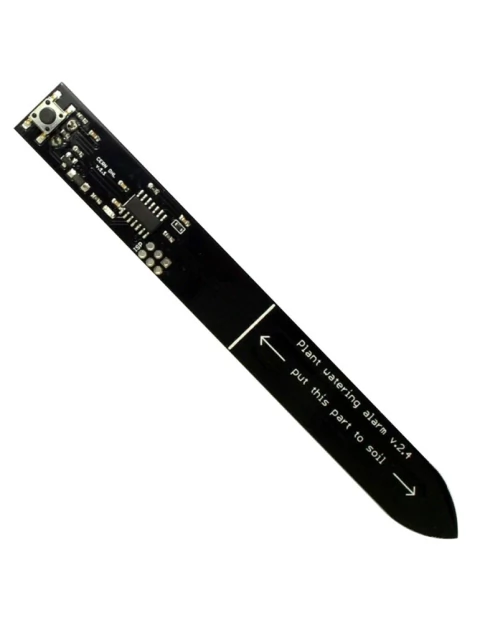

Sensor de Humedad con alarma de riego
Especificaciones
- Voltaje de funcionamiento: DC 3,3 - 5,5 V
- Alimentación: batería CR2032 (no incluida)
- Voltaje de salida: DC 0-3,0 V
- Interfaz: PH2.0-3P ISP AVR 6 pines
- Tamaño: 99x16mm/3,9x0,63 pulgadas
La alarma no se activará cuando el sensor incorporado detecte poca luz ambiental, ahorrando batería en el proceso.
Diseñado para la eficiencia, con sus funciones inteligentes y sensor eficiente, utiliza muy poca energía y puede durar hasta un año en una sola batería de celda plana CR2032 de 3V.
Sensor de humedad capacitivo incorporado que evita la corrosión del electrodo y la electrólisis del suelo, lo que resulta en una mayor duración y mayor precisión en la detección del nivel de humedad en el suelo.
Configuración automática alarma de riego de planta
Cuando inserta la batería, el sensor emitirá un pitido corto, parpadeará breve mente el LED y otro chirrido breve después de que se complete la medición. Esto significa que el dispositivo está funcionando correctamente. Mide instantáneamente el nivel de humedad en la almohadilla del sensor y lo guarda como el "punto seco": el nivel de humedad de la alarma.
Configuración manual alarma de riego de planta
El botón en la parte superior del dispositivo restablece el "punto seco". Después de presionarlo, el dispositivo emitirá un chirrido corto y parpadeará el LED. Puede calibrar el sensor cubriendo la almohadilla del sensor con un dedo mojado, presionando el botón y retirando el dedo después de escuchar el segundo sonido. El articulo pensará que se inserta en el suelo seco y actúa como si la planta estuviera demasiado seca.
Programación abierta
Gracias a su conector de programación de ISP standart AVR de 6 pines para la programación y la comunicación serial permite que este dispositivo sea programable y abierto. Está basado en el microcontrolador ATTINY44A, el código está disponible en internet
El dispositivo actúa como un esclavo I2C, el conector se puede utilizar para leer los niveles de humedad y luz. También se puede utilizar otro microcontrolador o una placa como Arduino como maestro I2C para leer esos niveles.
Instalación
- Espere hasta que el suelo de la planta esté seco y requiera riego.
- Instale una batería CR2032 de 3V en el dispositivo (siga la polaridad indicada)
- Excave un pequeño agujero en el suelo e inserte cuidadosamente el dispositivo en el suelo hasta la línea indicada en el dispositivo
- Compacte suavemente el suelo alrededor del dispositivo, para que no haya espacios entre el sensor y el suelo.
- Presione el botón en el dispositivo y espere 5 segundos, no toque el dispositivo, la planta o el suelo ya que el dispositivo mide el nivel de humedad y guarde el nivel actual como "estado seco". Escuchará sonidos chirriantes para indicar que actualmente está seco.
- Riega el suelo de la planta como de costumbre (trata de no dejar que el agua entre en la parte superior del dispositivo) y escucharás el sonido del chirrido que se detiene, lo que indica que hay suficiente agua en el suelo.
- Cuando el suelo esté cerca del "estado seco" guardado, lo alertará nuevamente (si hay luz ambiental disponible).
- Para restablecer el estado seco, presione nuevamente el botón para guardar el "estado seco" actual.
