DESCRIPCIÓN:

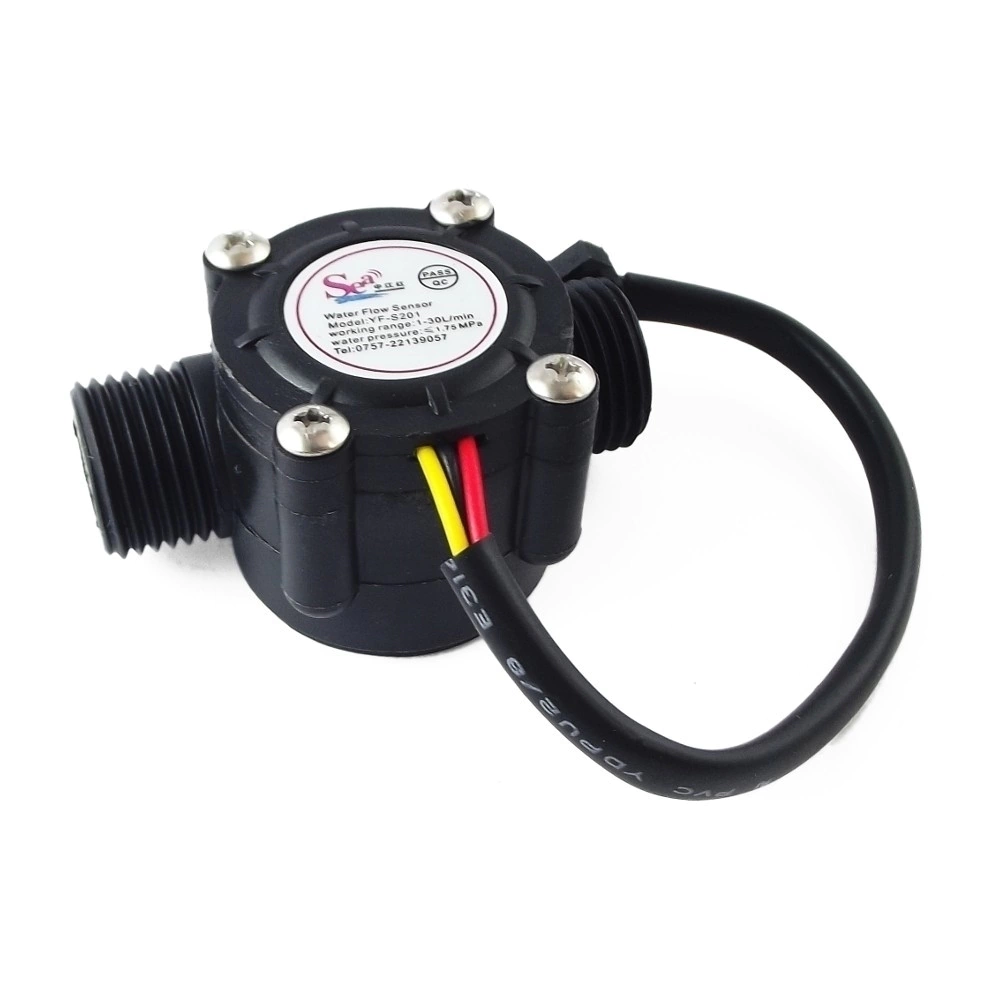

Es un sensor que se utiliza para medir el flujo de líquidos, principalmente en aplicaciones domésticas. Cuenta con un molinete fijado a un rotor que gira cuando el fluido fluye a través de la válvula y su velocidad será directamente proporcional a la velocidad del flujo. Además dispone de un sensor de efecto hall que proporcionará un pulso electrico por cada giro completo del rotor
Especificaciones:
- Flujo de Trabajo: 1-30 litros/minuto
- Cada pulso es de aproximadamente 2.25 mililitros.
- Tensión de trabajo: 5V ~ 24V DC
- Tipo de sensor: Efecto Hall
- Consumo: 15mA (a 5V)
- Temperatura de operación: -25°C ~ 80°C
- Presión de líquido: = 1.75MPa
- Largo del cable: 15cm
- Rosca de conexión: 1/2"
Cables: rojo (energia 5-24VDC), negro (tierra) y amarillo (salida de pulsos de efecto Hall).
No es un sensor de precisión, y la frecuencia del pulso varia un poco dependiendo de la velocidad de flujo, presion del fluido y la orientacion del sensor.
La señal de pulso es una simple onda cuadrada asi que es bastante facil de registrar y convertir en litros por minuto utilizando la siguiente formula:
Frecuencia de pulsos (Hz) / 7 = caudal en L / min
