DESCRIPCIÓN
Es un Reloj de Tiempo Real con bateria de respaldo CR2032.
Cuenta con el integrado DS1302 contiene un reloj de tiempo real/calendario y 31 bytes de RAM estática para comunicarse con el microcontrolador a través de una serie de simples interfaz.
Reloj de tiempo Real/calendario circuito proporciona segundo, minutos, horas, días, semanas, meses, años de información, el número de días por mes y el número de días del año bisiesto se puede ajustar de forma automática.
La operación de reloj puede ser determinada por la AM/PM indicación en un formato 24 ó 12 horas. (1) RST restablecer (2) I/O líneas de datos (3) SCLK reloj de serie. (1) RST restablecer (2) I/O líneas de datos (3) SCLK reloj de serie. reloj/RAM leer/escribir datos en un byte o grupo de comunicación de hasta 31 bytes de carácter.
El consumo de energía es muy bajo para mantener los datos y la información del reloj cuando la alimentación es inferior a 1 mW
Características:
reloj en tiempo real con 2100 puede ser calculada antes de los segundos, minutos, horas, días, semanas, meses, años de habilidad así como saltar de ajuste de año
lectura/escritura de reloj o de datos, hay dos métodos de transferencia de transferencia de Un Solo byte y multi-modo de transmisión de bytes grupo de caracteres
8-pin SOIC paquete DIP de $ number pines o facultativo de acuerdo para montaje en superficie
simple
interfaz de $ number hiloscompatible con TTL Vcc = 5 V
opcional rango de temperatura industrial-40 + 85
doble fuente de alimentación para la fuente de alimentación principal y fuente de alimentación de respaldo

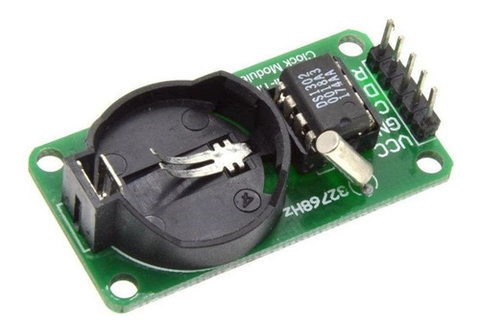

reloj en tiempo real DS1302 módulo de parámetros son los siguientes:
- Panel de PCB para el único, tamaño: 44mm * 23mm * 1.6mm
- Con 4 agujeros de posicionamiento, diámetro 3.1mm
- Batería de Reserva para el auténtico esfera celeste CR2032, tensión de 3 V, corriente de 260 mAh, baterías no recargables. teórico tiempo de retención de datos de más de 10 años
- Cristal de 32.768 KHz
- DS1302 8-pin plug-in de gran chip de hecho, el chip de abajo IC Bloque, fácil de reemplazar y conectar el chip
- Voltaje de funcionamiento Del Módulo es compatible con 3.3 V/5 V, y conexión de 5 V y 3.3 V de un solo chip
- Operating temperatura: 0 ° --- 70 °
