DESCRIPCIÓN

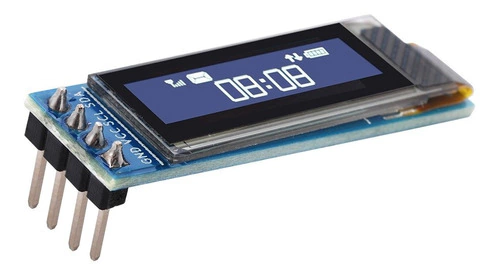

Módulo OLED muy legible debido al alto contraste de una pantalla OLED. Esta pantalla está compuesta por 128x32 píxeles OLED blancos individuales, cada uno de ellos se enciende o apaga mediante el chip del controlador. Debido a que la pantalla hace su propia luz, no se requiere luz de fondo. Esto reduce la potencia requerida para ejecutar el OLED y es por eso que la pantalla tiene un alto contraste.
El chip del controlador es SSD1306, se comunica solo a través de I2C. Se requieren 3 pines para comunicarse con el chip en la pantalla OLED, dos de los cuales son pines de datos / reloj I2C. Esta placa usa la dirección I2C de 7 bits 0x3C.
El OLED y el controlador requieren una fuente de alimentación de 3,3 V y niveles lógicos de 3,3 V para la comunicación.
Los requisitos de alimentación dependen un poco de la cantidad de pantalla que se enciende, pero en promedio la pantalla usa aproximadamente 20 mA del suministro de 3,3 V.
- Dimensiones: 12.0 mm x 39 mm (0.47 "x 1.5")
- Área de visualización: 7 mm x 25 mm
- Espesor: 4 mm
- Tamaño de la pantalla diagonal: 0.91 "
- Cantidad de píxeles: 128 × 32
- Interfaz: I2C
- Unidad de disco: SSD1306
- Profundidad del color: Monocromo (blanco)
- Paso de píxel (mm): 0.175 × 0.175
- Tamaño del píxel (mm): 0.159 × 0.159
- Brillo (cd / m2): 150 (Typ) 7.25V
