DESCRIPCIÓN:

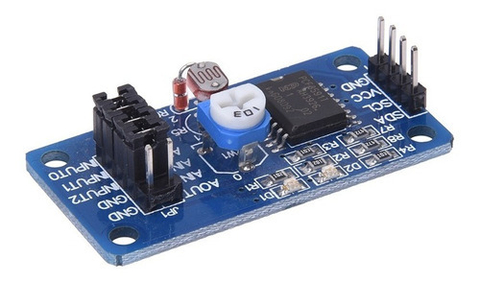

Conversor analógico a digital PCF8591
Basado en el chip PCF8591 que consta de un conversor ADC de 4 canales y DAC de 1 canal, accesibles a traves del bus I2C.
El Modulo AD/DA PCF8591 opera con un voltaje de 3.3V a 5V, por lo que se puede utilizar directamente con Arduino, PIC, AVR, Raspberry , etc.
El DAC en el PCF8591 tiene una resolucion de 8 bits, por lo que puede generar una señal teorica de entre cero voltios y la tension de referencia (Vref) en 255 pasos. Pero nuestro Modulo no se conforma con proveernos de canales analogicos, tambien nos dota de 3 elementos para empezar con las lecturas de nuestro ADC los cuales son una fotoresistencia que nos ayuda a medir la luz ambiente, un termistor para medir la temperatura ambiente y un potenciometro o preset para medir voltaje.
- Voltaje de alimentacion: 3.3V - 5V.
- Numero de canales ADC: 4
- Numero de canales DAC: 1
- Chip PCF8591 modulo ADC/DAC con 8 bits de resolucion.
- LED (D2) indicador de alimentacion.
- LED (D1) conecta a AOUT que varia en intensidad de acuerdo al voltaje de salida del canal analogico.
